紫外線吸收劑、光穩(wěn)定劑可以有效緩解固化涂層的光老化行為。戶外使用的有機(jī)涂層如果有較高的品質(zhì)和使用壽命要求，在涂層配方中添加各種合適的紫外線吸收劑和光穩(wěn)定劑是一種成熟的操作方法。紫外線吸收劑GSSORB?UV-1, GSSORB?UV-326等產(chǎn)品都是很經(jīng)典的防老化產(chǎn)品。

 涂層光老化性能表征方法有很多種,對于不含羰基結(jié)構(gòu)的聚合物,其光老化行為可以通過紅外吸收光譜的羰基信號變化來表征。但一些涂料含有酯羰基、氨酯鍵等,包括光固化UV涂料，不適合采用羰基值來表征其光老化行為。這時我們可以采用黃度指數(shù)( yellowing index,YI)來表征。國際標(biāo)準(zhǔn)方法遵循 ASTM D1925。一般是將固化膜置于紫外光環(huán)境下曝曬, 每照射一段時間后，以紫外-可見分光光度計(jì)測定固化膜在幾個特定波長的透光率，輻照光源可以是用 Pyrex玻璃濾掉320nm以下短波紫外光的中壓汞燈。

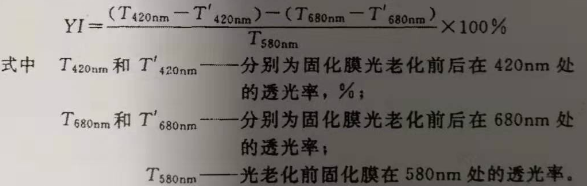

 黃度指數(shù)定義為:

 采用人工光源的老化試驗(yàn)稱為加速老化，加速老化常常配以濕度、溫度、鹽霧等附加裝置 , 以便更加客觀地綜合評價涂層抗老化性能。除紫外光源外,功率為幾百瓦的氙燈 , 其光譜輸出為從250nm開始的連續(xù)光譜 , 與到達(dá)地面的陽光譜帶分布相似 , 常用于人工老化機(jī)的光源。其他人工老化光源還有QUVA和QUVB。QUVA 屬長波紫外輸出，QUVB的輸出波長范為280-360nm,中心位于310mm。比較原始但與自然老化完全吻合的的光老化測試是在陽光直射下進(jìn)行的,如美國采用的佛羅里達(dá)州45度角曝曬試驗(yàn)。

 由于地球大氣層臭氧的吸光作用,陽光穿過大氣層到達(dá)地面后 , 295nm以下的高能短波紫外線基本被濾掉。因此 , 地面陽光對聚合物涂層光老化有較強(qiáng)作用的波段主要集中在295~400nm, 波長越短 , 能量越高，對聚合物涂層的光老化作用也會越強(qiáng)烈。受季節(jié)、時段、海拔、緯度、天氣、空氣污染等諸多因素影響 , 地面陽光紫外線強(qiáng)度可能發(fā)生變化。臭氧層吸收320nm以下波段的紫外光 , 但隨著大氣污染、臭氧層破壞 , 到達(dá)地面的短波紫外光強(qiáng)度呈逐年增加趨勢。采用不同光源得到的光老化結(jié)果可能不一致,主要是各種光源波長分布、強(qiáng)度、環(huán)境濕度、溫度等條件不完全一致引起的。

 除黃度指數(shù)外,還可以通過考察固化膜的吸收光譜 、光澤度、霧度、附著力、力學(xué)性能 、熱動態(tài)力學(xué)行為等指標(biāo)變化來表征其抗老化性能。由于光老化過程中光氧化反應(yīng)的普遍性 , 常將涂層中羥基指數(shù)或過氧化物指數(shù)變化作為一個反映光老化的參數(shù)。不同結(jié)構(gòu)的聚合物,還可以根據(jù)敏感基團(tuán)的濃度變化來表征光老化行為。
